Schimbator de caldura complet echipat 75 kw

Schimbator de caldura complet echipat 75 kW

Schimbator de caldura destinat atat piscinelor publice cat si piscinelor private complet echipat.

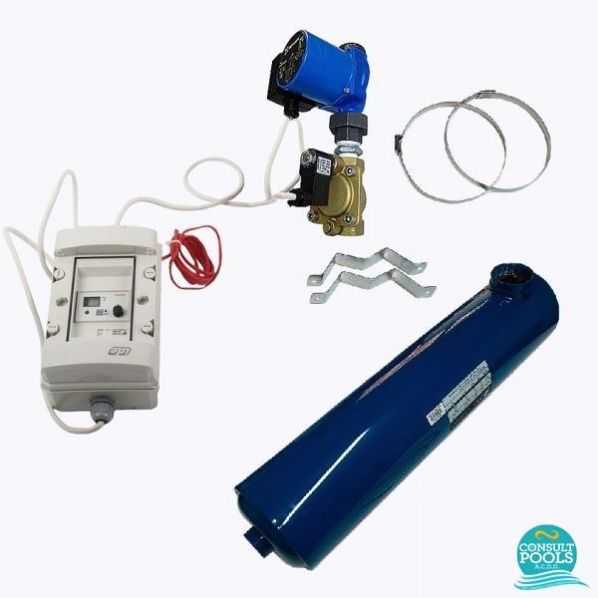

Parti componente:
 - schimbator de caldura Pool Zone Emaux 75 kw;
 - pompa de recirculare agent termic ;
 - termo regulator pentru control si mentinere temperatura apa piscina;
 - senzor de temperatura;


Schimbator de caldura pentru piscine confectionat din otel inoxidabil AISI-316L, sistem apa/apa.

Detalii tehnice:

- Capacitate nominala: 75kw (250.000 BTU/h)
- Debit apa calda (agentul termic) : 27 litri/minut, pierderi de presiune 8,1 kPa.
- Debit apa rece (apa de incalzit) : 200 litri/min, pierderi de presiune 11,4 kPa.
- Presiunea maxima de lucru : 1.03 MPa (150 psig)
- Temperatura maxima de lucru : 208°C
- Proiectat pentru a functiona cu debite mari cu pierderi mici de presiune.
- Fabricat in intregime din otel inoxidabil AISI 316L pentru calitate de inalta

performanta si viata indelungata. Optional, acestea pot fi din titan pentru rezistenta la coroziune superioara.
- Caracteristici induse de auto-curatare ce necesita resurse minime de intretinere si cost.


Pompa recirculare agent termic parte componenta a sistemului de incalzire a piscinei.
Descriere produs:
Date Tehnice: Nr. viteze: 3
Înaltime de pompare max.: 40 dm
Clasa TF: 110
Aprobari pe eticheta: VDE,GS,CE
Materiale: Material, carcasa pompa: Fonta
EN-JL1030 DIN W.-Nr.
30 B ASTM
Material, rotor: Compozit, PES
Instalare: Temperatura maxima a mediului la o temperatura a lichidului de 80° C: 80 °C
Presiune maxima de operare: 10 bar
Dimensiune, racord de conducta: G 1 1/2
Treapta de presiune, racord de conducta: PN 10
Lichid: Temperatura maxima a lichidului: 110 °C
Date echipamente electrice: Puterea de intrare pentru viteza 1: 30 W
Puterea de intrare pentru viteza 2: 45 W
Putere maxima de intrare: 60 W
Frecventa retea: 50 Hz
Tensiune nominala: 1 x 230 V
Curent pentru viteza 1: 0.13 A
Curent pentru viteza 2: 0.2 A
Curent maxim: 0.26 A
Dimensiune condensator - functionare: 2 µF
Grad de protectie (IEC 34-5): IP44
Clasa de izolatie (IEC 85): F
Tip protectie motor încorporata: NONE
Protectie termica: IMP.
Comenzi: Pozitia cutiei de conexiuni: 9H
Altele: Greutate neta: 2.6 kg
Greutate bruta: 6 kg
Volum de transport: 0.004 m3

 Termo regulator pentru control si mentinere temperatura apa piscina;

Termostatul serveste pentru controlul  temperaturii  si mentinerea  constanta a acesteia atunci cand inregistreaza   diferente  intre  valoarea setata si cea reala ,printr-o electrovana montata pe pompa de recirculare ,care prin impuls electric opreste sau deschide circuitul agentului termic .

Senzorul  incorporat ,model LM 335 poate citi temperaturi intre -50 si 45 grade Celsius .
