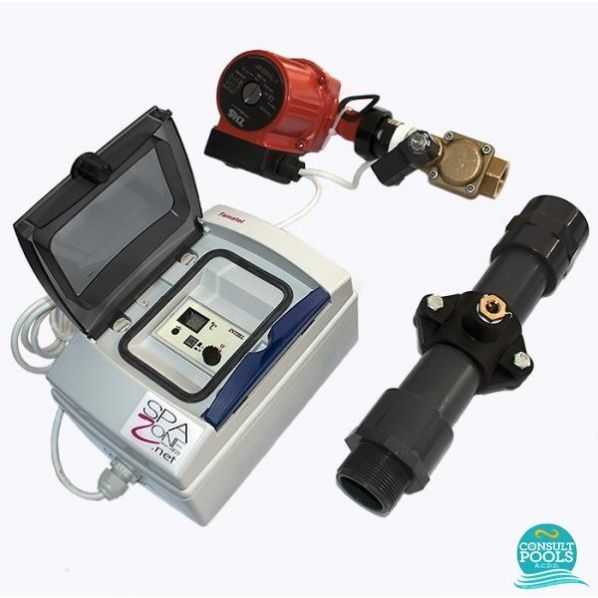

Automatizare schimbator caldura piscina 20 kw

 - pompa de recirculare THS Thermostyle;
 - panou de control cu termostat TR-6 control si mentinere temperatura apa piscina;
 - senzor de temperatura;

- electrovana automata;

- piesa legatura pvc by-pass prevazuta cu suport de fixare senzor de temperatura.




Pompa THS Thermostyle parte componenta a sistemului de incalzire a piscinei.
Descriere produs:
Date Tehnice: Nr. viteze: 3
Clasa TF: 110
Aprobari pe eticheta: VDE,GS,CE
Materiale: Material, carcasa pompa: Fonta
EN-JL1030 DIN W.-Nr.
30 B ASTM
Material, rotor: Compozit, PES
Instalare: Temperatura maxima a mediului la o temperatura a lichidului de 80° C: 80 °C
Presiune maxima de operare: 10 bar
Dimensiune, racord de conducta: G 1 1/2
Treapta de presiune, racord de conducta: PN 10
Lichid: Temperatura maxima a lichidului: 110 °C
Date echipamente electrice: Puterea de intrare pentru viteza 1: 30 W
Puterea de intrare pentru viteza 2: 45 W
Frecventa retea: 50 Hz
Tensiune nominala: 1 x 230 V
Curent pentru viteza 1: 0.13 A
Curent pentru viteza 2: 0.2 A
Curent maxim: 0.26 A
Dimensiune condensator - functionare: 2 µF
Grad de protectie (IEC 34-5): IP44
Clasa de izolatie (IEC 85): F
Tip protectie motor încorporata: NONE
Protectie termica: IMP.
Altele: Greutate neta: 2.6 kg
Greutate bruta: 2.8 kg
Volum de transport: 0.004 m3

Panoul de control cu termostat TR-6 control si mentinere temperatura apa piscina

Termostatul serveste pentru controlul  temperaturii  si mentinerea  constanta a acesteia atunci cand inregistreaza   diferente  intre  valoarea setata si cea reala ,printr-o electrovana montata pe pompa de recirculare ,care prin impuls electric opreste sau deschide circuitul agentului termic .
Modelul TR6 este un termostat  cu functie de releu cu o intrare si o iesire ,care poate fi echipat cu diferite tipuri  de senzori de temperatura ,in functie de nivelul dorit de reglaj  . Senzorul  incorporat ,model LM 335 poate citi temperaturi intre -50 si 45 grade Celsius .
Nivelul actual al temperaturii  ,precum si cel setat pot fi indicate pe un ecran cu 3 afisaje .
Reglarea temperaturii setate poate fi facuta dupa ce se indreapta botonul de reglaj in pozitia “W” si apasand pe sagetile de setaj .
Cand butonul de reglaj  este in pozitia “X” ,nivelul actual al temperaturii apei este afisat .
